反應釜氧含量在線監測解決方案

一、工況背景

反應釜離心機作為一種工業設備，光放應用于石油、化工等領域，這些行業幾乎都對反應釜離心機有防爆要求，離心機安全問題已經成了制藥廠關注的首要問題。眾所周知燃燒需要三要素，可燃物、助燃劑、著火點，防爆的本質就是對這三要素進行控制。氧氣作為一種化學性質活潑的氣體也是一種非常常見的助燃劑。

種化學性質活潑的氣體也是一種非常常見的助燃劑。在石油、化工、制藥等行業反應釜離心機的投料多為易燃易爆物質因此控制反應釜離心機內部的氧含量就顯得尤為重要。需要對反應釜離心機內腔氧含量進行分析，如何快速可靠且低維護的測量過程氣體中的氧含量，一直以來是一個重要問題。

二、解決方案

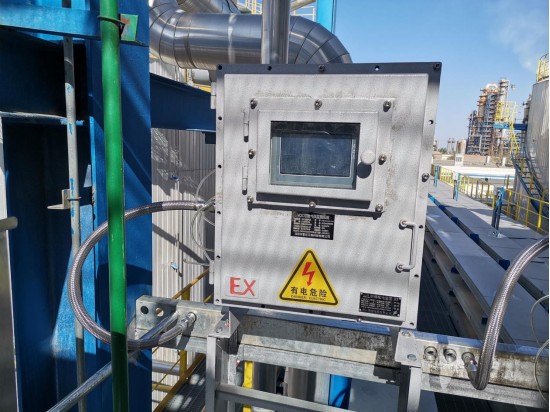

HNAG6200-O2-F系列監測系統是針對現場氣體預處理和氣體在線監測超標預警方案，氣體經過除濕過濾預處理后，符合氣體分析儀所需的干凈氣體，能最大程度保證氣體檢測分析的準確度，能有效延長氣體傳感器的使用壽命，提高傳感器的可靠性。氧含量在線分析儀是我公司自主研發生產的廠界/固定源氣體在線監測儀，傳感器是選用進口高精度傳感器，采用泵吸式采樣方式監測,內置除水除塵過濾器，可以很好的保護傳感器不受侵害,采用聲光報警裝置。

（1）氧含量在線分析儀參數

1、 電源輸入：220AC

2、 工作功率：35-40W

3、 傳感器類型：進口電化學檢測原理；

4、 氣體種類：氧氣；

5、 采樣方式：泵吸式；

6、 氣體量程：O2：0-1%VOL；

7、 精確度： ≤±2%FS；

8、 分辨率： 0.001,0.01%VOL ；

9、 重復性： ≤±2%FS ；

10、 零點漂移： ≤±2%FS/6h ；

11、 跨度漂移： ≤±3%FS/6h ；

12、 傳感器響應時間： T90≤30S ；

13、 通信方式：4-20mA/RS485數字信號；選配：(無線傳輸：上傳到電腦平臺，實現微信短信推送報警信息)

14、 報警方式：聲光報警；

15、 顯示方式：7寸顯示屏

16、 工作溫度： -20~60度；

17、 工作濕度： 0~95%RH(無凝結)

（2）氧含量在線分析儀優點

1、實現高性能自動監測，防干擾技術設計

2、精度高，性能可靠，適用于戶外和工業環境

3、實現數據參數采集，自動上傳網絡平臺，自動發布數據（GPRS輸出）

4、體積小，模塊化設計，靈活布局

5、采用32位高速處理核心芯片

6、采用7寸工業顯示觸摸屏

7、采用冷凝功能，多層次保護傳感器

8、數據存儲10萬條以上，可以U盤導出

（3）氧含量預處理分析儀清單

1、冷凝器裝置：保證氣體能有效的被冷凝除水

2、過濾裝置：除塵、除濕

3、溫度監測裝置：實時溫度顯示

4、氣體取樣裝置：5升真空采樣泵，無刷電機，長壽命，約10000小時，4L/min

5、氣體檢測裝置：監測有毒有害氣體等工業廢氣

6、內置電子冷凝器和排水泵，可自動排出冷凝

7、流量控制裝置：控制氣體實時流量

8、PLC控制系統：數據分析，數據儲存，數據導出

9、7寸液晶觸摸顯示屏：中英文切換，氣體單位切換

10、選配：無線傳輸模塊4G Lora wifi DTU等上傳環保局

11、防水設計，檢測快速，可靠，穩定。

12、可將氣體分析儀內置于機箱內，也可以外置

13、標準采樣距離為20米，可選配最遠采樣距離超過40米

14、標準處理溫度為200℃，最高可以處理1300℃以內的煙氣（需定制）

三、氧含量探測器技術參數

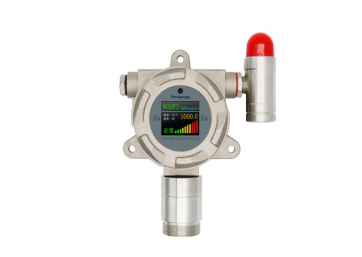

固定式氧氣氣體檢測儀

型號：HNAG1000-O2-F

產品描述

固定式氧氣氣體檢測儀HNAG1000-O2-F,適用于各種環境中的氧氣濃度和泄露實時準確檢測，采用進口電化學傳感器和微控制器技術. 響應速度快，測量精度高，穩定性和重復性好等優點. 防爆接線方式適用于各種危險場所, 并兼容各種控制報警器, PLC, DCS等控制系統, 可以同時實現現場報警預警, 4-20mA標準信號輸出,繼電器開關量輸出; 完美顯示各項技術指標和氣體濃度值; 同時具有多種極強的電路保護功能, 有效防止各種人為因素, 不可控因素導致的儀器損壞;

產品特點

●本安電路設計，防爆認證，二級防雷、防靜電，防雷和防靜電能力超過國家標準，抗高強度脈沖浪涌電流沖擊。高可靠性和穩定性。

GB 3836.1—2010 《爆炸性氣體環境用電氣設備 通用要求》

GB 3836.2—2010 《爆炸性氣體環境用電氣設備 隔爆型“d”》

GB 3836.4—2010 《爆炸性氣體環境用電氣設備 本質安全型“i”》

●標準總線RS485和4～20mA標準信號同時輸出，1組繼電器開關量輸出，可選頻率輸出 200-1000Hz 、1～5V輸出、無線傳輸(10-50公里或不限距離)。可以有線或無線遠程實時監控，將數據上傳到手機或通過局域網、互聯網傳輸?shù)江h(huán)保局、其他監控中心、監控設備、監控電腦，通過免費上位機軟件或氣體報警控制器實時監控現場的濃度。

●兼容各種二次表、數據采集模塊、PLC、DCS系統，可直接驅動電磁閥、風機、報警器等設備，也可以通過驅動中間繼電器來驅動大功率設備。

●標配紅外遙控器，可以實現在危險場合免開蓋操作，比如：修改報警點、濃度校準、零點校準、消音、恢復出廠、進入菜單、

●2.5寸高清彩屏(TF)顯示實時濃度、溫度、濕度、

●自動跟蹤零點防止漂移，溫度補償、多級校準，能同時符合國標和各個地區的地方、省級計量局標準

產品參數

四、氣體預處理系統適用范圍：

應用領域：

   適用鍋爐、加熱爐、窯爐（水泥窯爐、玻璃窯爐、陶瓷窯爐等）焙燒爐、焚燒爐、焦爐等燃燒設備的煙氣、尾氣、廢氣、排氣等氣體采樣、體凈化、環保排放等。適合農業大棚、實驗室、冷庫、高溫爐等高溫或低溫的場合使用。
